工业污水流量计
|
工业污水流量计工作概述:

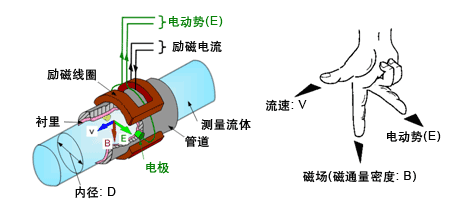

流量计的工作原理是基于法拉第电磁感应定律。在流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离,如图所示。

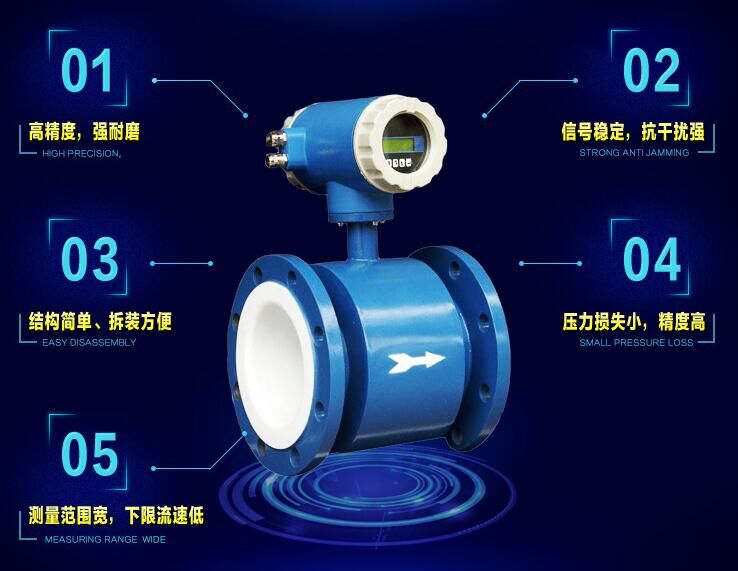

工业污水流量计优势及特点:
1.传感器zui重要的部件-线圈作**化的设计,并通过zui严格的实流试验,切实保证产品的测量精度
2.信号电极作静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度
3.线圈与外界作隔离处理,保证线圈长期的绝缘强度,也就保证传感器的长期测量精度
4.传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的zui主要的工艺),特别是安装线圈后的zui后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤
5.采用接地电极结构,形成一个平衡电极平面,保证整个测量平均速度的过程都被限制在平衡电极平面之内进行,能很好的消除电气噪声干扰,提供测量结果
6.采用定制的双层屏蔽电缆
7.可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低
8.特殊介质测量(如浆液)采用高频励磁,消除杂波干扰
9.采用16位嵌入式微处理器,运算速度快,精度高
10.全数字处理,抗干扰能力强,测量可靠,精度高
11.超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好
12.用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高
13.高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等
14.菜单操作,使用方便,操作简单,易学易懂
15.双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量
16.具有自检与自诊断功能,并在屏幕上显示
工业污水流量计选型:
型号 | 口径 | |||||
CS--LDE-1804 | 15~2600 | |||||
代号 | 电极材料 | |||||
K1 | 316L | |||||
K2 | HB | |||||
K3 | HC | |||||
K4 | 钛 | |||||
K5 | 钽 | |||||
K6 | 铂合金 | |||||
K7 | 不锈钢涂覆碳化钨 | |||||
代号 | 内衬材料 | |||||
C1 | 聚四氟乙烯F4 | |||||
C2 | 聚全氟乙丙烯F46 | |||||
C3 | 聚氟合乙烯FS | |||||
C4 | 聚录丁橡胶 | |||||
C5 | 聚氨脂橡胶 | |||||
代号 | 功能 | |||||
E1 | 0.3级 | |||||
E2 | 0.5级 | |||||
E3 | 1级 | |||||
F1 | 4-20Madc,负载≤750Ω | |||||
F2 | 0-3khz,5v有源,可变脉宽,输出有效频率 | |||||
F3 | RS485接口 | |||||
T1 | 常温型 | |||||
T2 | 高温型 | |||||
T3 | chao高温型 | |||||
P1 | 1.0MPa | |||||
P2 | 1.6MPa | |||||
P3 | 4.0MPa | |||||
P4 | 16MPa | |||||
D1 | 220VAC±10% | |||||
D2 | 24VDC±10% | |||||

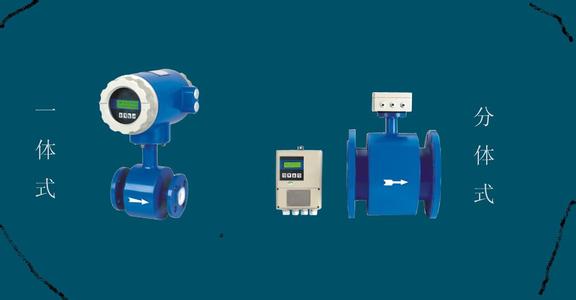

J1 | 一体型结构 | |||||
J2 | 分体型结构 | |||||
J3 | 防爆一体型结构 |
工业污水流量计安装图示:
订购:工业污水流量计
