高温高粘椭圆齿轮流量计
|
一、高温高粘椭圆齿轮流量计
CS-LC系列椭圆齿轮流量计是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。

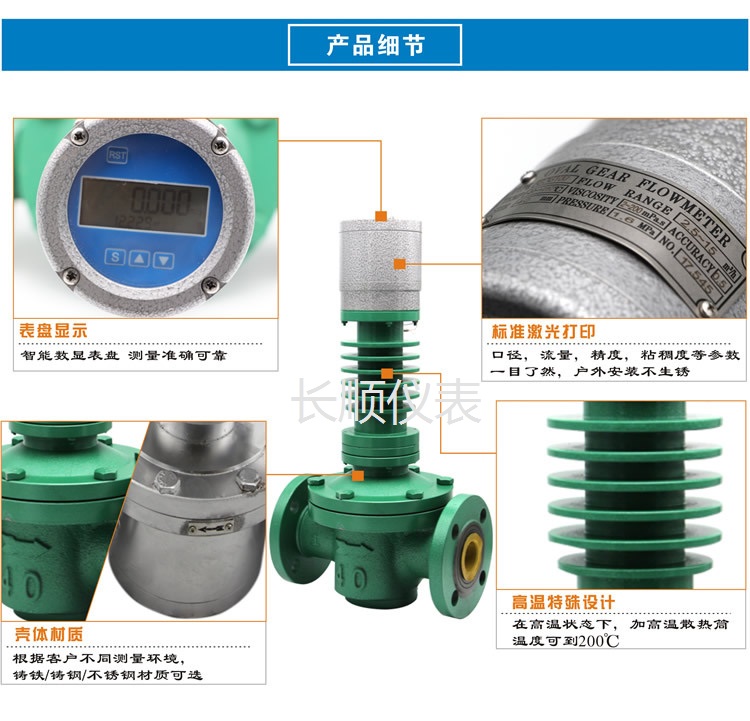

二、高温高粘椭圆齿轮流量计产品特点
◆ CS-LC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。
◆ CS-LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
◆ CS-LC-B型 不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合 物等的计量
三、高温高粘椭圆齿轮流量计主要技术参数
★本安防爆: ExiaⅡCTSdⅡBT4
★连接方式: 法兰连接:DN10～DN200
★安装方式: 水平、垂直
★口径系列: DN10，15，20，25，40，50，80，100
★压力损失: ≤0.1MPa
★精度等级: 普通型0.5级，高精度0.2级
★介质压力: 普通型1.6MPa,高压型3.2MPa
★粘度范围: 普通型:0.6～200mpa.s,
高粘度200～2000mpa.s
★介质温度: 普通型＜120℃，高压型＜200℃
★表体材质: 铸铁、铸钢、不锈钢等
★转动部件: 铝合金、不锈钢等
五、高温高粘椭圆齿轮流量计测量范围及工作压力
型号 | CS-LC-A铸铁 | CS-LC-E铸钢 | CS-LC-B不锈钢 | ||||
公称压力 Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被测液体粘度 | 2 — 2000mPa.s | ||||||
被测液体温度 | -20℃～+100℃ | ||||||
流 量 范 围 m3h | |||||||
型号 精度等级 | CS-LC-A铸铁 | CS-LC-E铸钢 | CS-LC-B不锈钢 | ||||
公称口径（DNmm | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 | |
15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 | |
20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 | |
25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 | |
40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 | |
50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 | |
65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 | |
80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 | |
100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 | |
150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 | |
200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 | |
六、选型编码
CS |
| 长顺仪表公司经营标识 | |||||||
基本型号 | LC |
| 椭圆齿轮流量计基本型号 | ||||||
口径选择 | -□□ |
| 通径大小 | ||||||
材料选择 | -A |
| 铸铁 | ||||||
| -E |
| 铸钢 | ||||||
| -B |
| 不锈钢 | ||||||
输出信号 | -2 |
| 无信号输出 | ||||||
| -3 |
| 脉冲 DV24V供电 | ||||||
| -4 |
| 4～20mA DV24V供电 | ||||||
复零功能 | -N |
| 无复零功能 | ||||||
| -F |
| 复零功能 | ||||||
过滤器 | -N |
| 无过滤器 | ||||||
| -G |
| 含过滤器 | ||||||
流量选择 | （□～□） |
| 流量范围
| ||||||
