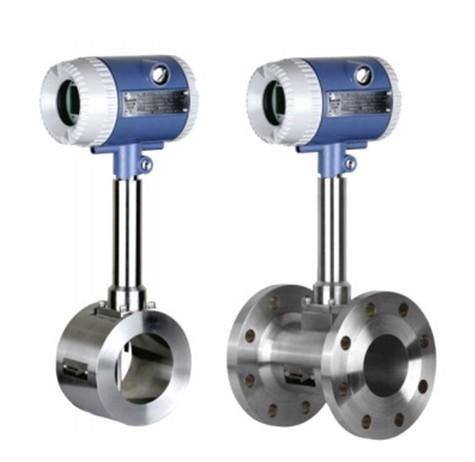

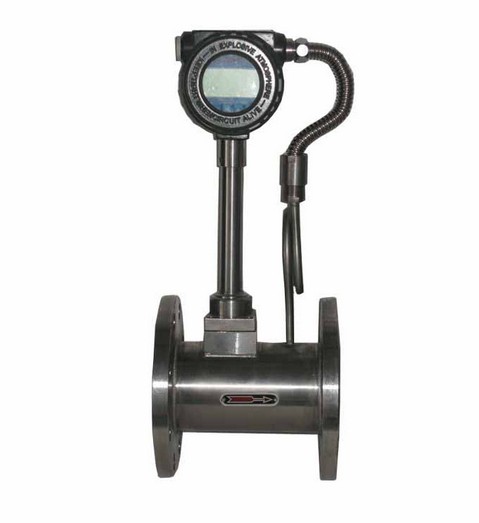

涡街流量计流量计传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用新微功耗CPU，测量传感器输出的频率信号，根据设定的密度，流量系数进行流量运算，现场液晶显示瞬时流量和累计流量。采用卡门涡街原理制造，具有测量精度高、量程宽、功耗低、安装方便、操作简单、压力损失小等优点，可测量工况体积流量或标准体积流量（一体化智能温度、压力补偿），根据用户需要，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响，可附带脉冲或4～20mADC电流输出功能。无可动机械零件，因此可靠性高,维护量小。采用压电应力式传感器，仪表参数能长期稳定。
涡街流量计产品优势：
▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
▲无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
▲采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型，具有良好的共模干扰抑制能力。
▲同时显示流量值与累计流量值，不必轮流切换。
▲采用抗振探头，有效消除外界振动影响。
▲电路采用表面贴装工艺，结构紧凑，可靠性高。

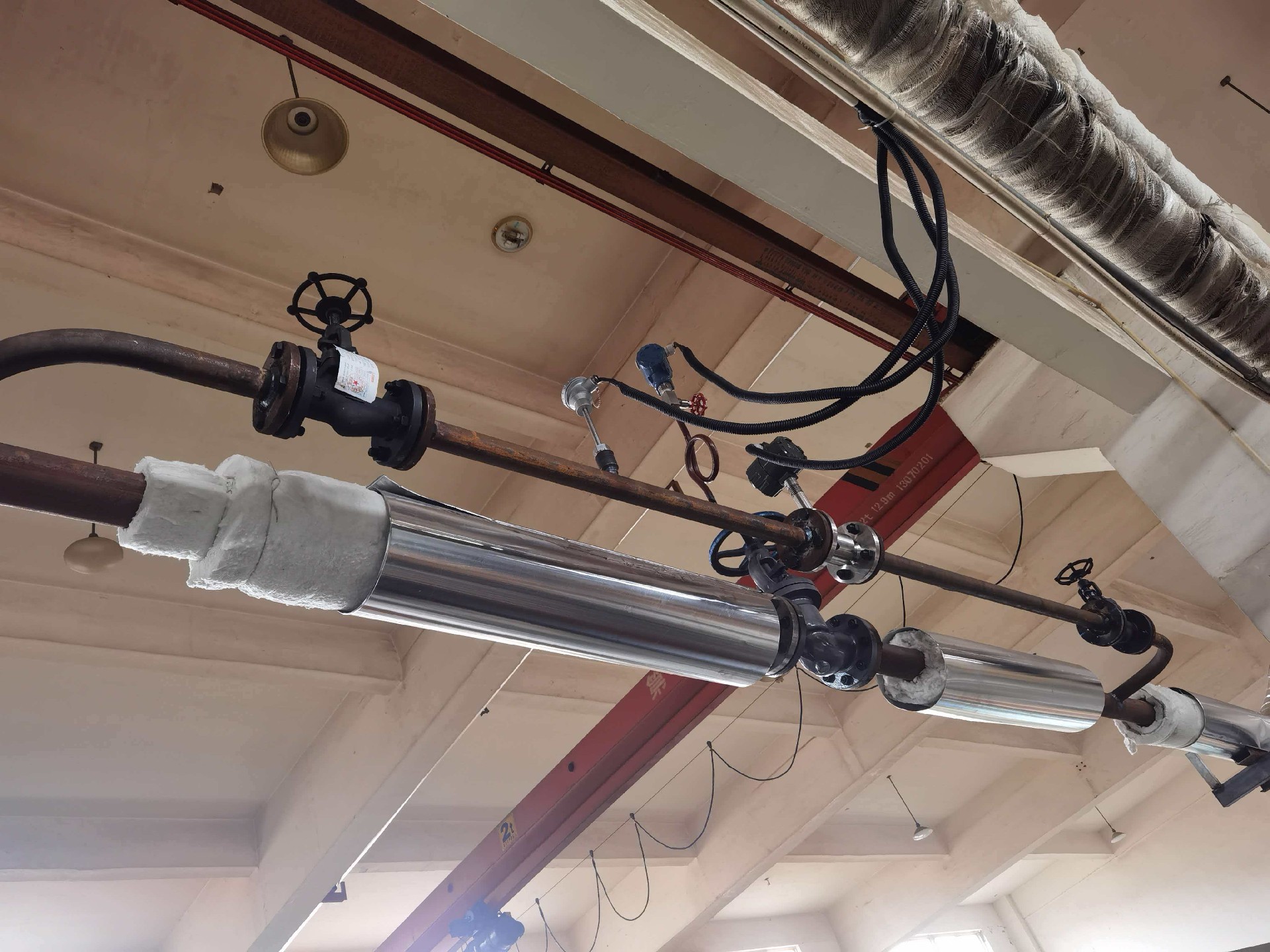

▲采用分体式信号转换器，电缆长达百米。
▲量程比宽达20:1。
▲安全防爆，适用于恶劣环境。
▲整体结构设计合理，动态测量范围宽，压力损失小。
▲采用不锈钢材质，可适用于腐蚀性介质的测量。
▲现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
涡街流量计参数：
口 径：DN15～DN3000mm
工作的公称压力：0.6～42MPa
正常的工况温度：-180～ 500℃
精 度：±1.5%FS
输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
防护等级：IP65 IP67
执行标准：企标Q/BET05-06
表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检

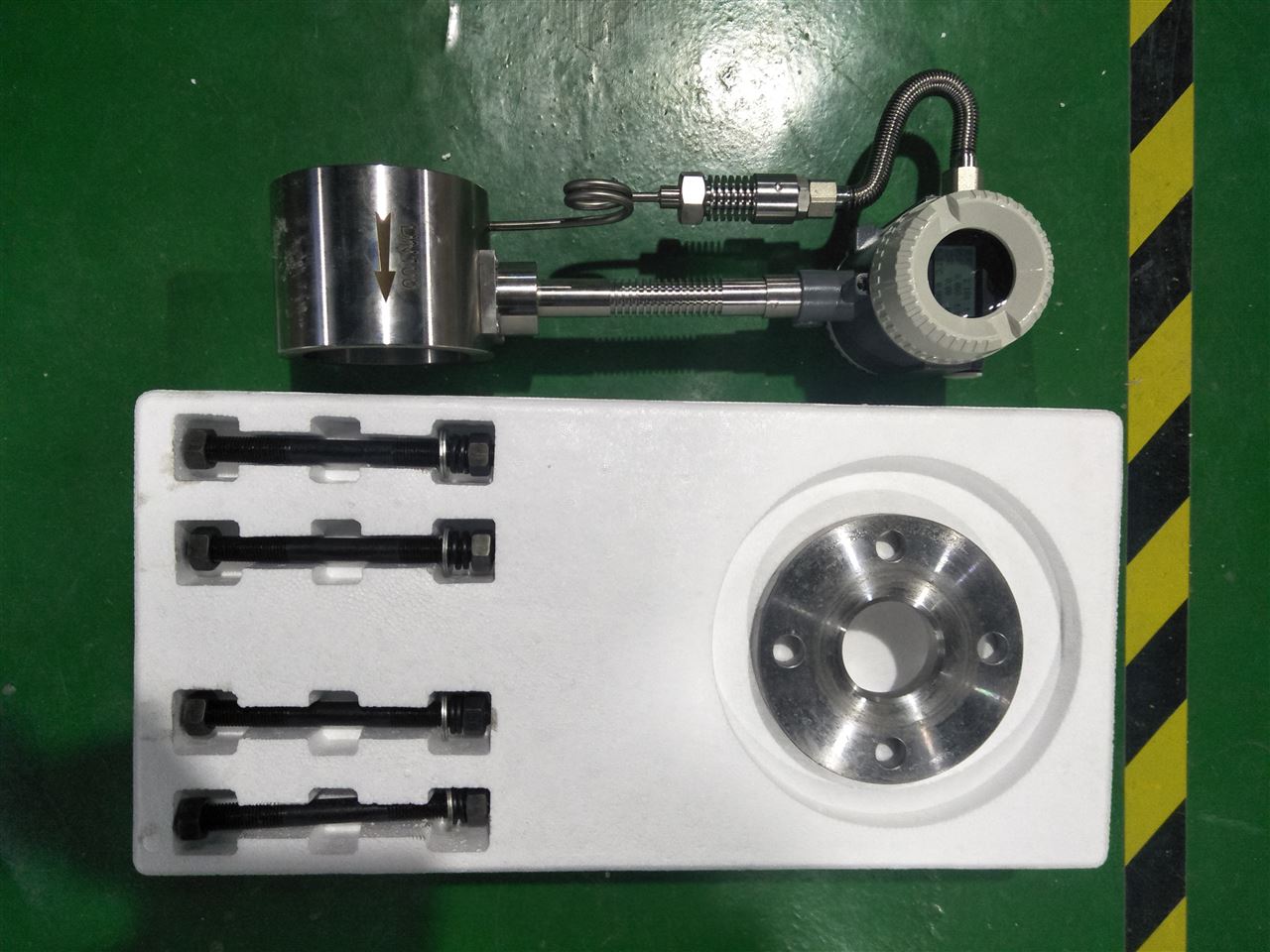

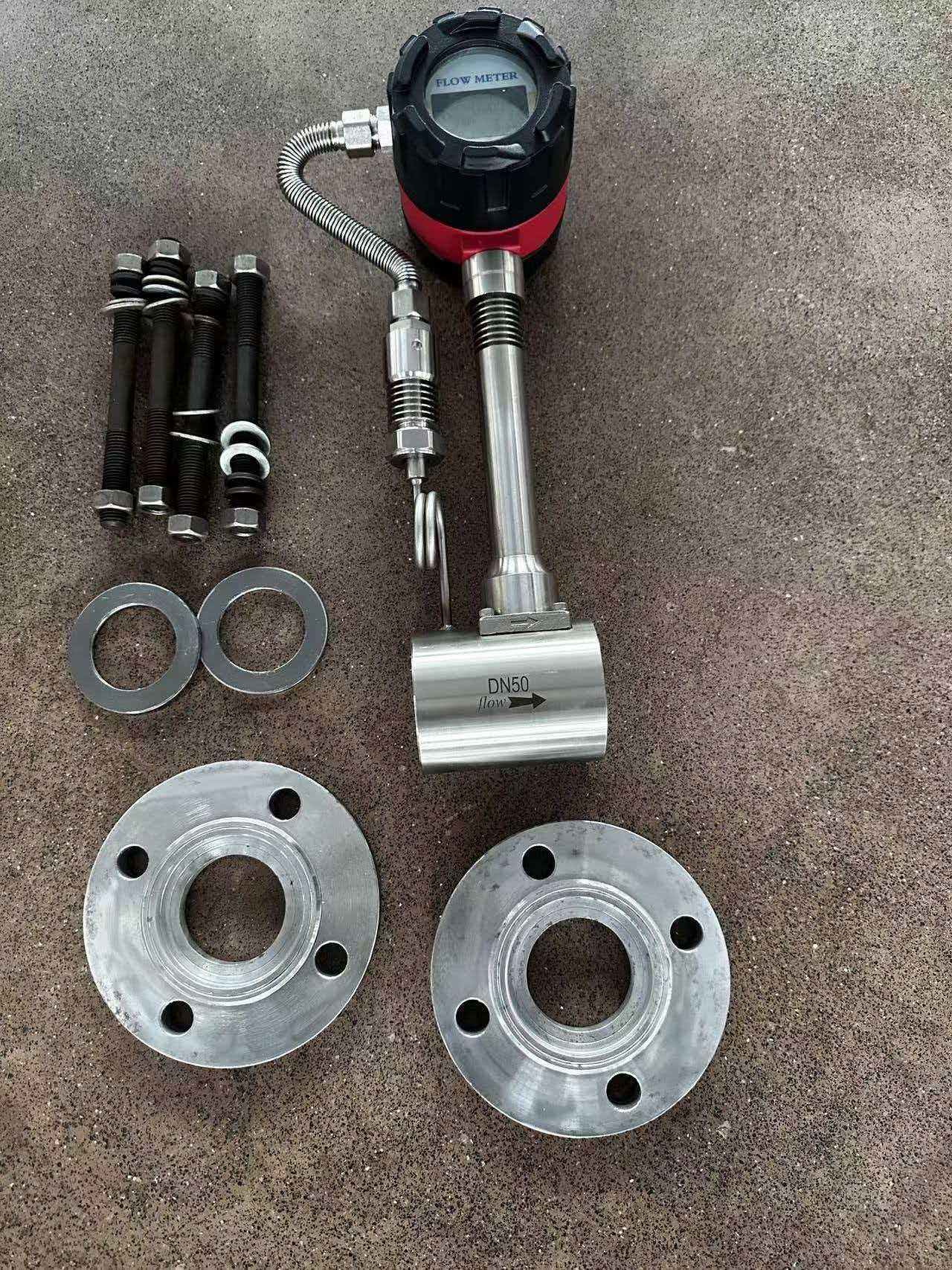

公称通径：卡装式：DN15～DN300； 插入式：DN350～DN1000； 法兰式：DN15～DN3000
涡街流量计选型：
代号 | 通径 | 流量范围㎡/h | |||||
CS-LUGB-25 | DN25 | 1~12（液体） | 10～100（气体） | ||||
CS-LUGB-32 | DN32 | 1.5~23（液体） | 15~150（气体） | ||||
CS-LUGB-40 | DN40 | 2.4~32（液体） | 22.6~150（气体） | ||||
CS-LUGB-50 | DN50 | 4~50（液体） | 35~350（气体） | ||||
CS-LUGB-65 | DN65 | 6.3~184（液体） | 60～600（气体） | ||||
CS-LUGB-80 | DN80 | 10~130（液体） | 90~900（气体） | 注：1.蒸汽流量请查看表3 | |||
CS-LUGB-100 | DN100 | 20~200（液体） | 140~1400（气体） | 2.DN250～DN600可按客户要求订货 | |||
CS-LUGB-125 | DN125 | 31~310（液体） | 220～1450（气体） | 3.DN300以上口径推荐使用插入式流量计可定制 | |||
CS-LUGB-150 | DN150 | 45~450（液体） | 300~3000（气体） | ||||
CS-LUGB-200 | DN200 | 80~800（液体） | 550~5500（气体） | ||||
CS-LUGB-250 | DN250 | 150~1500（液体） | 880～8800（气体） | ||||
CS-LUGB-300 | DN300 | 200~2000（液体） | 1300～13000（气体） | ||||
CS-LUGB-350 | DN350 | 100~1500（液体） | 1560～15600（气体） | ||||
CS-LUGB-400 | DN400 | 180~3000（液体） | 2750～27000（气体） | ||||
CS-LUGB-500 | DN500 | 300~4500（液体） | 4300～43000（气体） | ||||
CS-LUGB-600 | DN600 | 450~6500（液体） | 6100～61000（气体） | ||||
CS-LUGB-800 | DN800 | 750~10000（液体） | 11000～110000（气体） | ||||
CS-LUGB-1000 | DN1000 | 1200~1700（液体） | 17000～170000（气体） | ||||
代号 | 功能1 | ||||||
无温压补偿 | |||||||
Y | 有温压补偿 | ||||||
代号 | 输出型号 | ||||||
F1 | 4-20mA输出（二线制） | ||||||
F2 | 4-20mA输出（三线制） | ||||||
F3 | RS485通讯接口 | ||||||
F4 | 频率输出 | ||||||
代号 | 被测介质 | ||||||
J1 | 液体 | ||||||
J2 | 气体 | ||||||
J3 | 蒸汽 | ||||||
代号 | 连接方式 | ||||||
L1 | 法兰卡装式 | ||||||
L2 | 法兰连接式 | ||||||
L3 | 插入式 | ||||||
代号 | 功能2 | ||||||
E1 | 1.0级 | ||||||
E2 | 1.5级 | ||||||
T1 | 常温 | ||||||
T2 | 高温 | ||||||
T3 | 蒸汽 | ||||||
P1 | 1.6MPa | ||||||
P2 | 2.5MPa | ||||||
P3 | 4.0MPa | ||||||
D1 | 内部3.6V供电 | ||||||
D2 | DC24V供电 | ||||||
B1 | 不锈钢 | ||||||
B2 | 碳钢 | ||||||
涡街流量计安装环境要求：
尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
仪表安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
