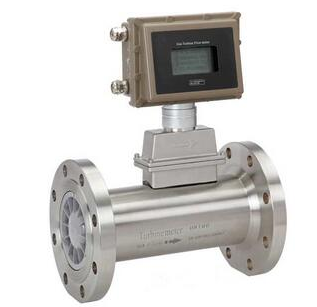

天然气流量计概述：

      是吸取了国内外流量仪表先进技术优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。

天然气流量计特点：

采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。

采用新型微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越。

采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。

按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。

采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。

流量计表头可180°旋转，安装使用简单方便。

高精确度，一般可达±1.5%R、±1.0%R。

重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。

可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。

技术参数：

测量范围及工作压力

选型说明

用户在选型时，应根据管道公称压力、介质压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

为使流量计的使用性能良好，流量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。

天然气流量计安装要求：

(1)天然气流量计属于精密测量仪表，在运输、仓储和操作时必须小心装卸。

(2)在流量计装入管道前，撕去法兰进出口处的粘带，并用吹起的方法检验叶轮转动是否灵活平稳。

(3)流量计开始安装前，特别是安装在新管路或经维修的管路上时，首先应清扫管路，去除所有的渣、铁锈及其它的管路碎屑。

(4)管路液压静力试验后，任何留在管线里的液体都会损坏涡轮流量计的内部零件。如果液压静力试验是必要的话，涡轮流量计必须要用一个管段来代替，确保在液压静力试验后没有液体留在涡轮流量计的上游管线里。

(5)流量计应水平安装。带有润滑系统的流量计在安装时应保证润滑瓶开口朝上。公称直径DN≤200天然气流量计可以垂直安装。安装使用时，气流方向应从上至下。

(6)任何情况下，在流量计的上游应安装一段公称直径与流量计的公称直径相同的直管段，长度要求≥2DN;同时其下游也必须安装一段与流量计的公称直径相同的直管段或弯管，并且要求其总长≥2DN。

?

(7)在天然气流量计入口管上游的渐缩管或渐扩管的开口角度不能超过30 为了保证气体政策输送，便于对流量计进行维护，要在流量计安装管道上设置旁通管道。

(8)天然气流量计宜缓慢地加压和启动，快速打开阀门的冲击负载通常会损坏叶轮。

(9)如果需要在涡轮流量计附近的管线上做焊接工作，则必须将涡轮流量计拆下来进行。否则，会阴管道温度过高而导致流量计的*性破坏。

(10)安装天然气流量计时，注意使气体流动方向与表壳上箭头所指的方向一致，安装失误会导致对涡轮流量计的破坏。

(11)管道必须没有震动，管道内的气流不能有大的脉动和杂质，没有灰尘和液体，进入管路的外来物质会严重地损坏涡轮流量计，当预计气体流中可能存在损坏流量计的外来物质时，建议在涡轮流量计上游管道安装过滤器。

(12)对于安装在户外的天然气流量计，为了防风雨，应对其提供适当的保护措施。

(13)建议天然气流量计的实际使用流量应在流量计的zui大额定流量的20%—80%范围内。天然气流量计允许短时过载，但实际zui大流量不能超过天然气流量计允许zui大流量的20%，而且持续时间不能超过半小时。

(14)流量计安装时务必保证涡轮流量计入口和出口的连接同轴对准，且各螺栓力均匀，以免影响密封效果。为了得到准确的测量结果，必须保证没有密封件从法兰伸入管线。
